騒音・振動遠隔監視システム　雲太（うんた）　とは

　工事現場の騒音値・振動値を常時計測し、現場での表示はもちろん、インターネット経由で遠隔地でもモニターできます。
　騒音値や振動値が基準値を超えた場合、警告メールの配信などで関係者にお知らせします。


運用方法
  • 工事現場などの騒音や振動を常時(1秒毎に)観測し、観測データを蓄積、インターネットWEBページのグラフに1分毎に表示します。
  • 現場の作業員や管理者は、今、行っている工事の騒音値、振動値をスマートフォンなどで何時でも何処からでも確認できます。
  • あらかじめ設定された基準値を超えるデータが観測された場合、関係者に警告メール・その他により自動で通報します。
  • 通報を受けた関係者は、管理基準値を遵守するよう、施工方法の見直しや防音壁設置などの対策を検討します。

雲太　運用のメリット
  • 工事騒音・振動が基準値を超えた場合、直ちに重機オペレーターに警告メールが届くことにより、オペレーターの学習効果による作業環境を遵守した施工が可能になります。
  • 現場管理者が直接、警告メールを受信することにより、オペレーター及び現地関係者への適格な対応が可能になります。
  • リアルタイムにスマートフォンあるいはパソコンで結果を確認できるため、作業ごとの値や基準値との関係が把握できます。
  • 保存したデータにより、作業と騒音値・振動値との関係が把握できます。
  • 自動計測のため、人の立ち入りによる労災リスクが軽減されます。
オペレーターへのお知らせ装置との連携
  1. オペレーターへは、観測値が基準値を超えた場合に「お知らせ装置」（シルウオッチシステム；携帯タイプ又は腕時計タイプ） によって警告を知らせることもできます。オペレーターは警告の受信によって勘が働くようになり、基準値内での機械操作が可能になります。
お知らせ装置（携帯型光受信器）　 　　　　　お知らせ装置（腕時計タイプ）

騒音規制法・振動規制法
  1. 指定地域内（都市計画法による用途地域等）において、騒音規制法、振動規制法の特定施設の設置その他の行為、騒音規制法、振動規制法の特定建 設作業を実施しようとする場合には、各種法令に基づき所定の様式により、市町村に届出が必要です。
  2. ※各都道府県により規制基準は異なるため、詳しくは該当の自治体にお問い合わせください。

騒音の基準　＜特定建設作業について環境大臣が定める基準＞
号項目基準（基準違反の場合には、市は改善勧告・改善命令を行うことができる。）
一騒音の大きさ 特定建設作業の場所の敷地の境界線において、85 デシベル　を超える大きさでないこと。
二作業できない時間1 号区域午後7 時～翌日午前7 時
2 号区域 午後10 時～翌日午前6 時
【例外】災害等の場合、人命、身体の危険防止の場合、鉄道工事、道路工事（夜間に行うべき旨の条件が付された場合）等には、適用なし。
三 １日の作業時間1 号区域10 時間以内
2 号区域 14 時間以内
【例外】作業開始日に終わる場合には、適用なし。
四 同一場所における作業期間連続して6 日以内
【例外】災害等の場合、人命、身体の危険防止の場合には、適用なし。
五 日曜・休日における作業禁止
【例外】災害等の場合、人命、身体の危険防止の場合、変電所の変更の工事、鉄道工事、道路工事（日曜・休日に行うべき旨の条件が付された場合）等には、適用なし。
 騒音の評価指標
騒音の種類 評価指標（大きさの決定）
定常騒音（騒音計の指示値が変動せず、又は変動が少ない場合）※ JIS Z 8731（1999）では、変動が５デシベル未満 指示値
※ JIS Z 8731（1999）は、等価騒音レベル（平均値）と規定
間欠騒音（騒音計の指示値の最大値が概ね一定の場合） 変動ごとの指示値の最大値の平均値
変動騒音（騒音計の指示値が不規則かつ大幅に変動する騒音） 測定値の９０％レンジ（上下５％を除いた範囲）の上端の数値
間欠騒音（騒音計の指示値の最大値が変動する場合） 変動ごとの指示値の９０％レンジ（上下５％を除いた範囲）の上端の数値
振動の基準　＜特定建設作業について環境大臣が定める基準＞
号項目基準（基準違反の場合には、市は改善勧告・改善命令を行うことができる。）
一振動の大きさ 特定建設作業の場所の敷地の境界線において、75 デシベル　を超える大きさでないこと。
二作業できない時間1 号区域午後7 時～翌日午前7 時
2 号区域 午後10 時～翌日午前6 時
【例外】災害等の場合、人命、身体の危険防止の場合、鉄道工事、道路工事（夜間に行うべき旨の条件が付された場合）等には、適用なし。
三 １日の作業時間1 号区域10 時間以内
2 号区域 14 時間以内
【例外】作業開始日に終わる場合には、適用なし。
四 同一場所における作業期間連続して6 日以内
【例外】災害等の場合、人命、身体の危険防止の場合には、適用なし。
五 日曜・休日における作業禁止
【例外】災害等の場合、人命、身体の危険防止の場合、変電所の変更の工事、鉄道工事、道路工事（日曜・休日に行うべき旨の条件が付された場合）等には、適用なし。
 振動の評価指標
振動の種類 振動レベルの決定
測定器の指示値が変動せず、又は変動が少ない場合 指示値
測定器の指示値が周期的又は間欠的に変動する場合 変動ごとの指示値の最大値の（10個の）平均値
測定器の指示値が不規則かつ大幅に変動する場合 原則5秒間隔で100個又はこれに準ずる間隔で測定した、個数の測定値の80％レンジ（上下10％を除いた範囲の上端の数値）
観測データグラフ　WEBページ配信例
  1. グラフ中の赤線；　騒音・振動　の実測値（単位　ｄB；デシベル）
  2. グラフ中の青線；　騒音グラフ（単位　ｄB；デシベル）　；　MAX L5　 : 90パーセントレンジ　（過去100個のデータを並べ、最大・最小から各5個を除いた最大値）
  3. 　　　　　　　　　振動グラフ（単位　ｄB；デシベル）　；　MAX L10　: 80パーセントレンジ　（過去100個のデータを並べ、最大・最小から各10個を除いた最大値）

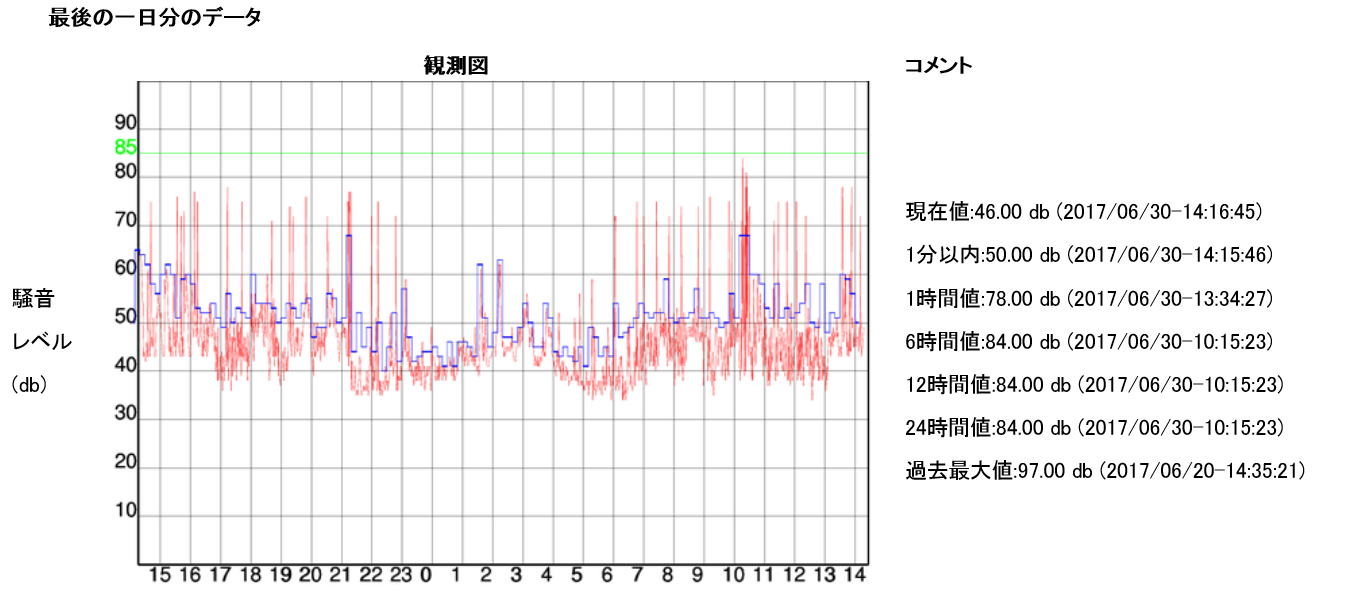

騒音値データグラフ　（現在より過去24時間の観測値を確認できます）
  1. 基準値を85ｄBに設定（緑線）
騒音グラフ１

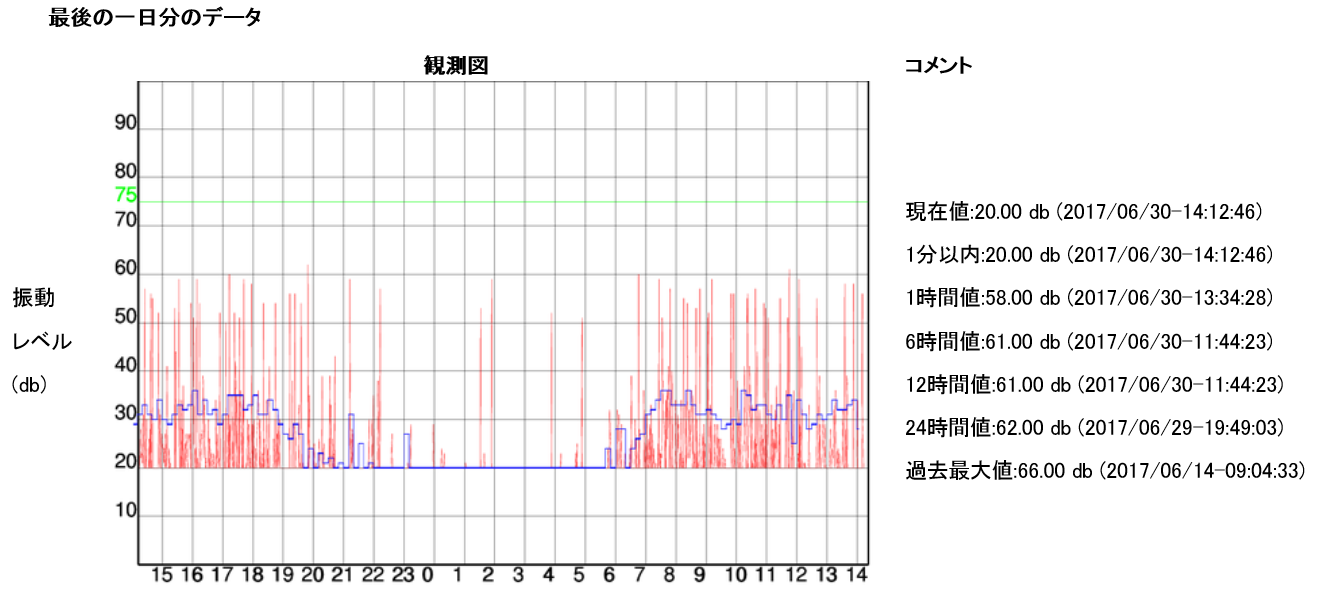

振動値データグラフ　（現在より過去24時間の観測値を確認できます）
  1. 基準値を75ｄBに設定（緑線）
振動グラフ１

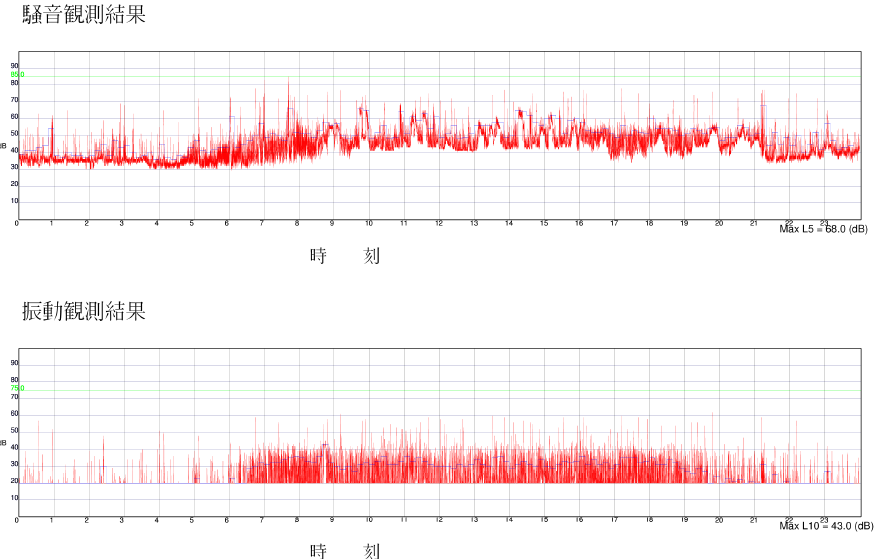

騒音・振動　１日（24時間）毎のデータグラフ（WEBページよりPDF形式でダウンロード可能）
  1. ダウンロードして報告書などに使用できます。

振動/騒音　日グラフ１
