ZBのび太システム構成

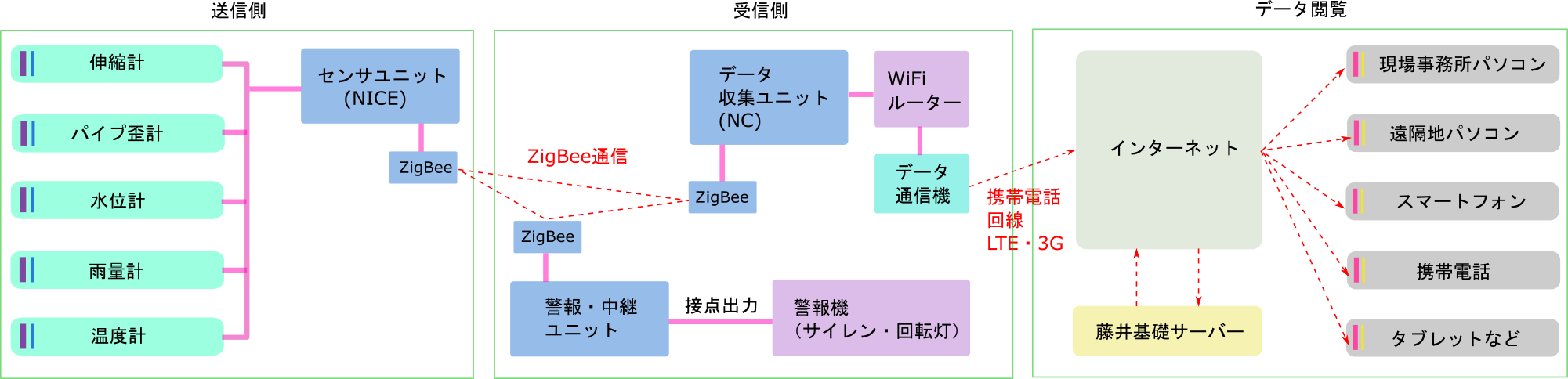

ZBのび太模式図

　送信側
  1. 各種地盤計測用センサー（伸縮計・歪計・水位計など）をセンサユニットと接続します。 センサユニットは設定された時間毎にセンサーのデータを収集し、ZigBeeユニットによって受信側にデータを送信します。

　受信側
  1. センサユニットからのデータをZigBeeユニットで受信し、データをデータ収集ユニット（NC）に蓄積します。 蓄積されたデータはWiFiルーターを介してデータ通信機によってインターネットへと送られます。
  2. データ収集ユニット（NC)は警報判定も行い、設定された値を超える動きが観測された場合、警報・中継ユニットを介して現地の警報機を作動させます。

　データ閲覧
  1. 地盤データはデータ収集ユニットからインターネット経由で藤井基礎サーバーに送られ、 サーバー内でグラフ化などの加工や警報判定などを行った後、専用のWEBページ（ID・パスワードで保護）で配信します。 現場事務所は勿論、遠隔地にいる関係者もパソコンやスマートフォンなどでデータを確認できます。

　警報メール配信
  1. 藤井基礎サーバー内ではデータ収集のたびに警報判定を行います。 あらかじめ設定された値を超える地盤データの変化があった場合、 登録されたメンバーの携帯電話やスマートフォンなどに警報メールを配信します。

センサユニット（NICE）；ネットワーク分散型セルコンピュータ
  1. 多様な入出力に柔軟に対応する専用のハードウェアとソフトウェア。
  1. 機能
    各種センサ信号入力＋リアルタイム信号処理・RFIDのリーダ/ライタ搭載・MicroSDメモリ搭載・ZigBee無線通信
    特徴
    小型、高性能、低コスト　低消費電力

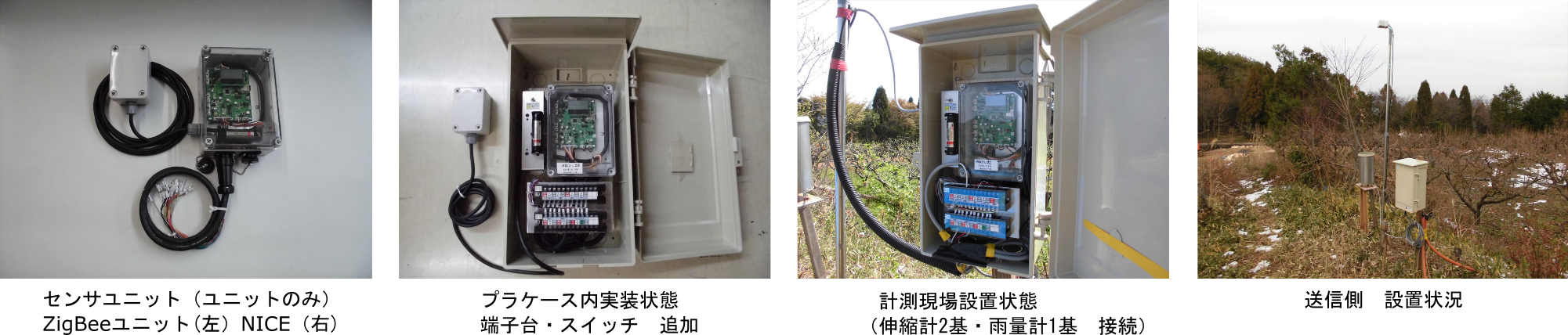

センサユニット；伸縮計用（送信側）

ZBのび太ユニット1

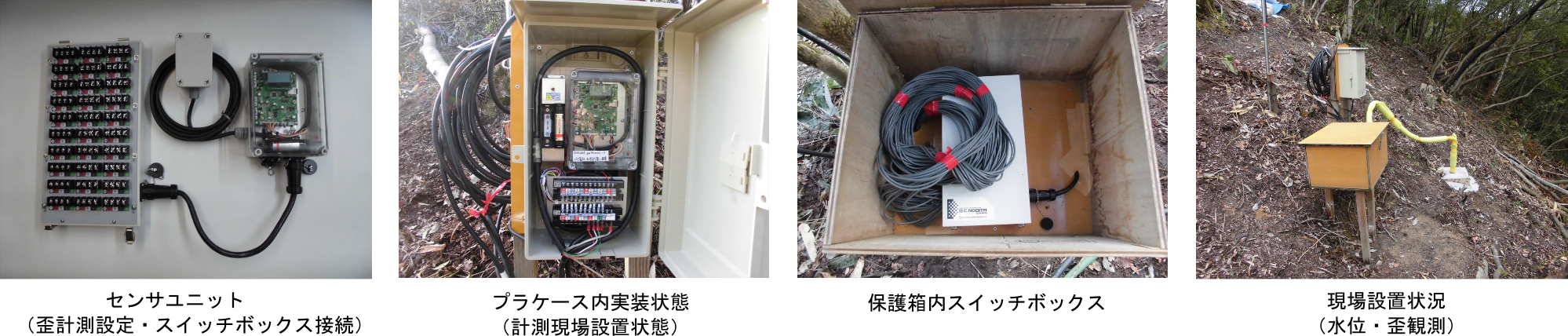

センサユニット；歪計用（送信側）

ZBのび太ユニット2
データ収集ユニット（NC）；　ネットワークコンピューター
  1. NICEから収集したデータをXMLデータベースに加工、送信する他、最新計測データをWEBブラウザに表示するためのWEBサーバー機能、計測データの範囲判定機能、メール通報機能などを搭載。
  1. 機能
    TCP/IP⇔ZigBeeゲートウエイ・ZigBee無線ネットワーク管理・データ収集とデータセンターへのデータ送信
    XMLデータ処理・WEBサーバー・電子メールによる異常通報
    特徴
    動作設定からデータ通信の全てをXML化・コンパクトなソフトウェア（Javaで開発）と1ボードマイコン
    XMLデータベースをインストールしたデータセンター
    オープンソースのXMLデータベース（eXist）に独自開発のデータ蓄積、分析ソフトウェアを組み合わせた高効率データ蓄積、分析システム。
    ユーザーインターフェイス
    WEBブラウザ、携帯電話などをユーザーインターフェイスとして利用可能。
    データセンターとTCP/IPネットワークで接続された任意のパソコン上で、専用のデータ分析ソフトウェアを使用し、より高度なデータ分析が可能。

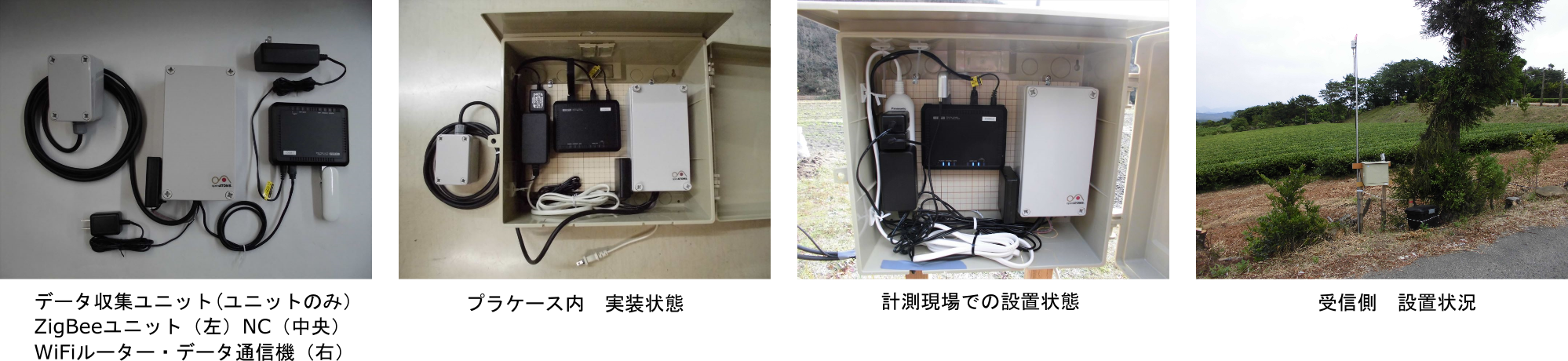

データ収集ユニット（受信側）

ZBのび太ユニット3


警報・中継ユニット
  1. データ収集ユニットからの信号を受けて接点を出力します。（3ch）・センサユニットの中継器としても使用可能
  1. 機能
    各種センサ信号入力＋リアルタイム信号処理・RFIDのリーダ/ライタ搭載・MicroSDメモリ搭載・ZigBee無線通信
    特徴
    小型、高性能、低コスト　低消費電力

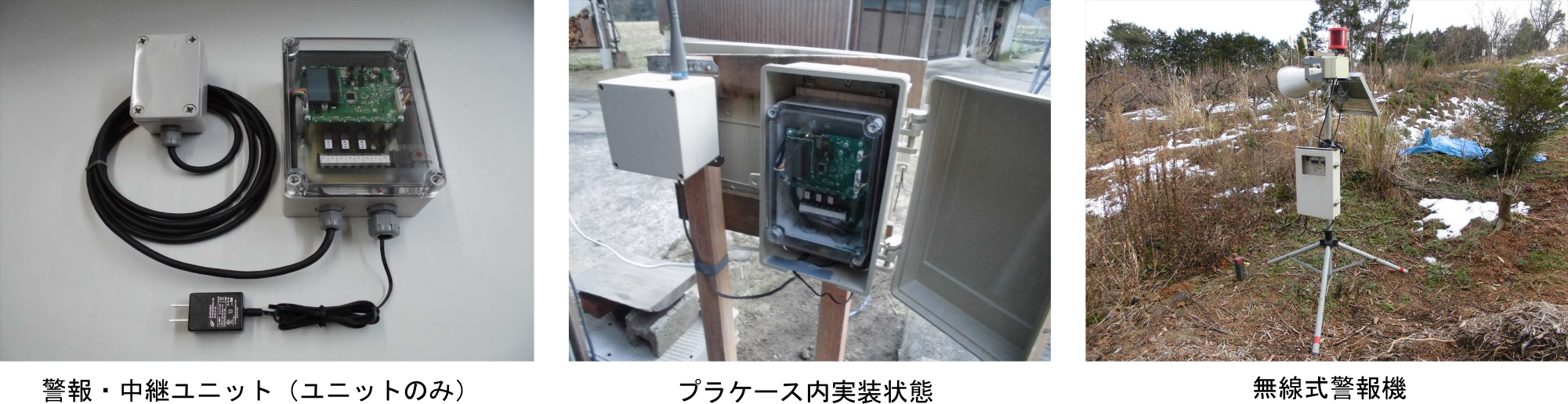

警報・中継ユニット

ZBのび太ユニット4
