ZBのび太 インターネット観測画面
データ収集ユニットからインターネットに送られたデータは、先ず藤井基礎サーバーに入り、 サーバー内でグラフ化された後、専用のWEBページで配信されます。閲覧者はこのWEBページ（IDとパスワードで保護）で地盤の状態を確認することができます。

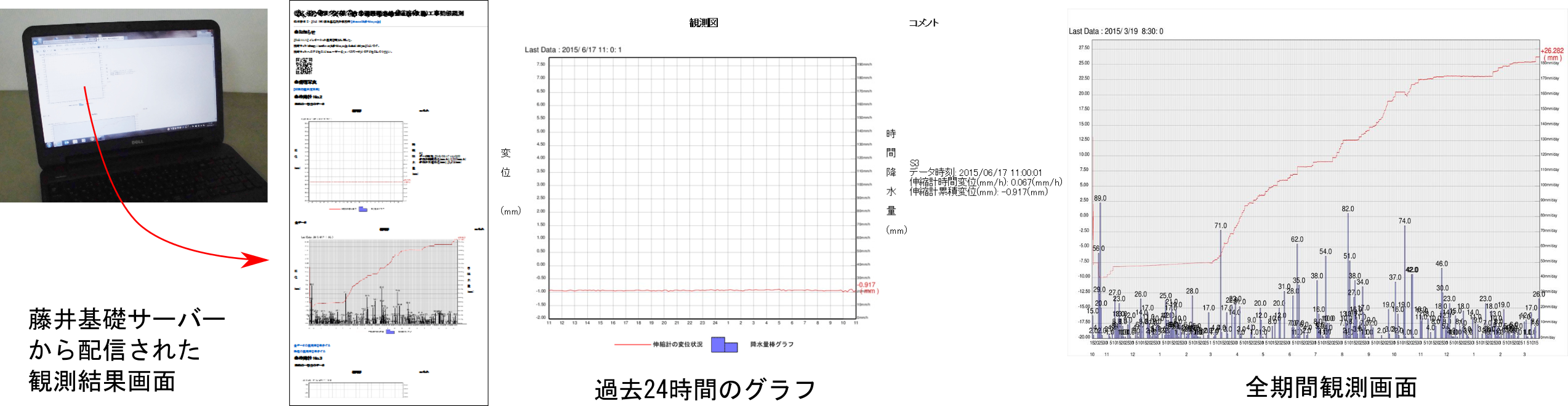

伸縮計・雨量計観測のデータ画面

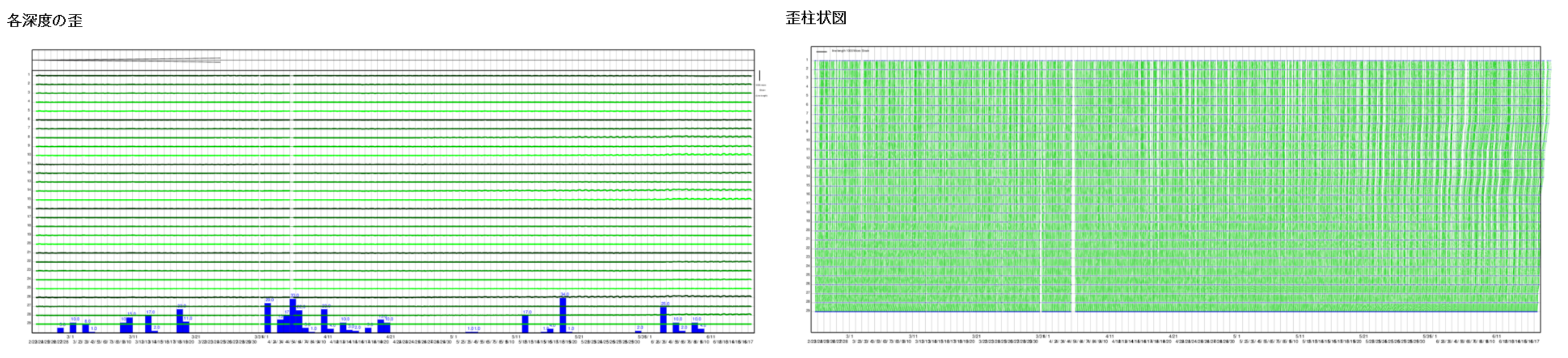

パイプ歪計観測のデータグラフ画面 （各深度の歪・柱状図）
ZBのび太 データ収集ユニットWEBサーバー画面
データ収集ユニットのNC（ネットワークコンピューター）にはWEBサーバー機能があります。 NCにインターネットを介して、または、付近でWiFi通信によって接続することもできます。 WEBサーバーよりNC内のデータを直接閲覧することもできます。

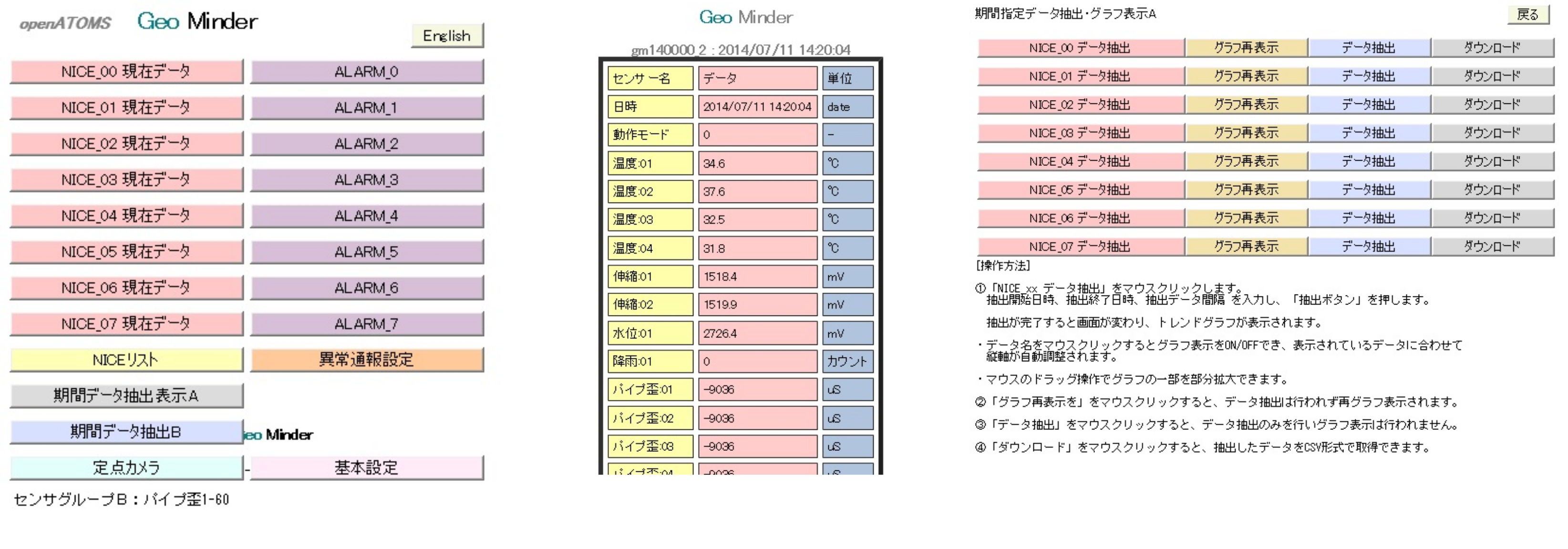

NCのWEBサーバー画面
- WEBサーバー画面ではNCと通信している各センサユニットの最新のデータを呼び出したり、 観測インターバルや警報判定の設定などを行うことができます。

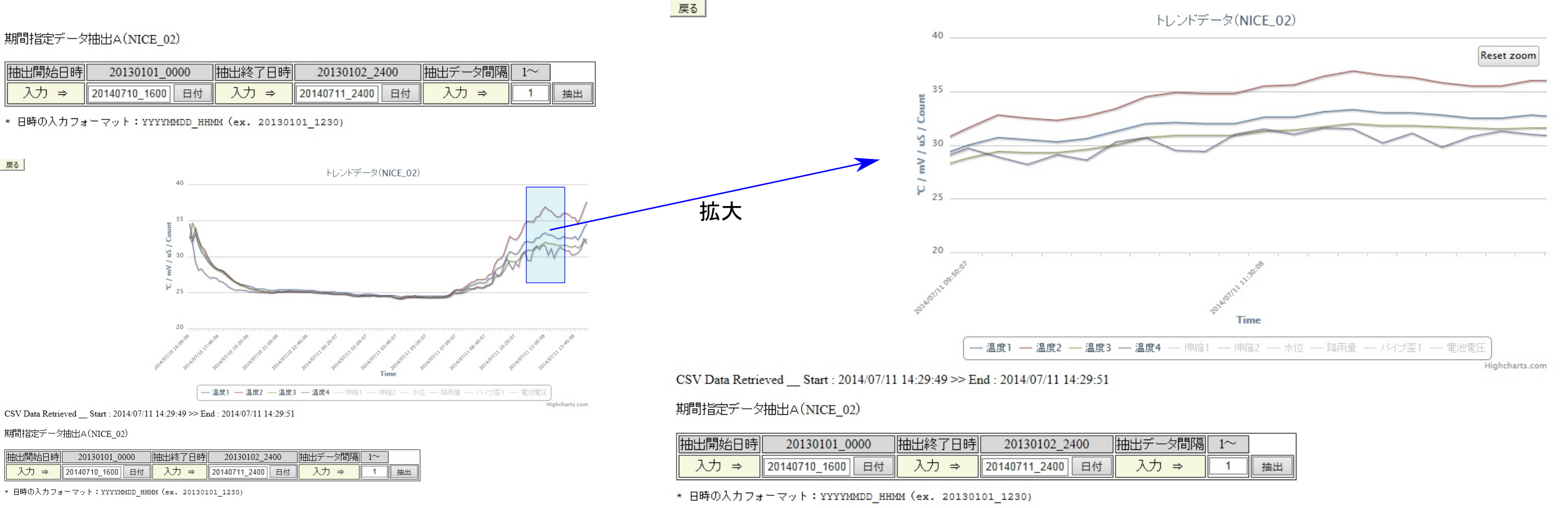

NCの期間データ抽出とグラフ表示
- 期間を指定してデータを抽出し、グラフ化します。また、グラフ上の一部分を拡大するなど詳細な分析が可能です。（歪観測などの多点計測を除く）
