土石流警報システム 機器仕様

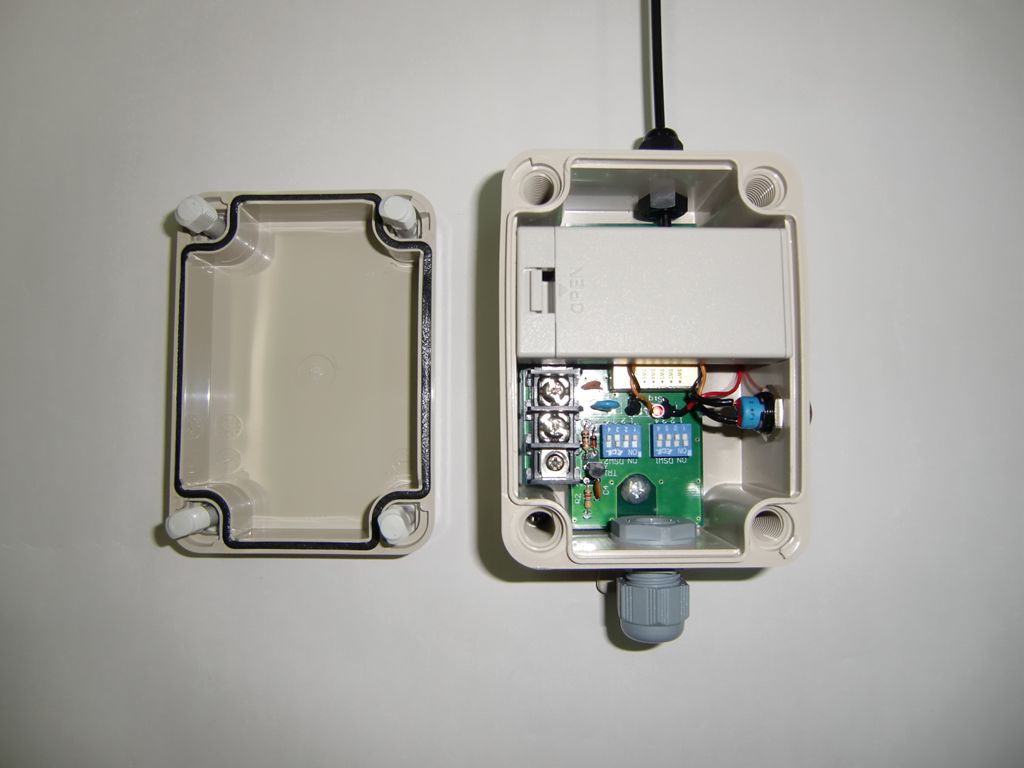

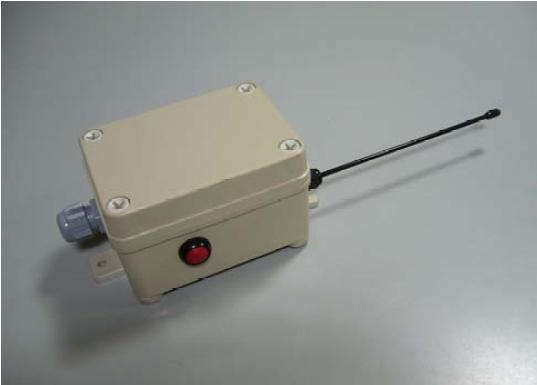

| 警報送信機 OS-01-SS | |
|---|---|
  | |
| 電波形式(送信) | 426.025 MHz １ｍW 特定小電力 （ARIB STD‐T67 テレコントロール準拠） |
| 定格電圧 | DC 3 V |
| 使用電池 | 単3アルカリ電池 2個 |
| 消費電力 | B接点スタンバイ時 ： 0.5ｍA以下 ・ 送信時 ： 10ｍA A接点スタンバイ時 ： １μA程度 |
| 連続稼動時間 | B接点使用時 約3ヶ月 A接点使用時 約１年 |
| 動作周囲温度 | －20℃ ～ 55℃ |
| 寸法 | 防水ケース部 W80×H110×D65 mm |
| 手動送信ボタンスイッチ（保護等級ＩＰ６５防水規格）付き : 赤色 筐体は防水ケース（保護等級ＩＰ６５防水規格） | |
| 通信距離 [ 専用警報受信機 (OR-01-01) を使用] 標準ホイップアンテナ使用時 ： 見通し約800ｍ 高利得10素子八木アンテナ（オプション）使用時 ： 見通し約2000ｍ | |

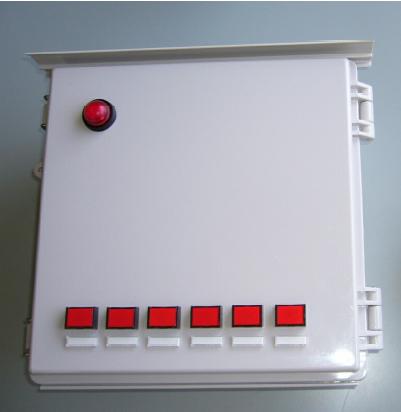

| 警報受信機 OR-01-01 | |
|---|---|
  | |
| 電波形式（受信 | 426.025 ＭＨｚ １ｍＷ 特定小電力 ARIB STD-T67テレコントロール準拠 |
| 定格電圧 | DC 12 V |
| 動作周囲温度 | －20℃ ～ 60℃ |
| 寸法 | 防水ケース部 W280×H280×D130.5 mm |
| 外部収納ケース（発生ＩＤ表示ランプ・通電ランプ付きプラケース） 収納ケース・発生ID 表示ランプ・通電ランプ ； 保護等級ＩＰ65防水規格 パネル表示 通電ランプ 1個 ： 通電時に点灯 発生ID表示ランプ 6個 ： 警報送信機からの送信により設定ID別に点灯 | |

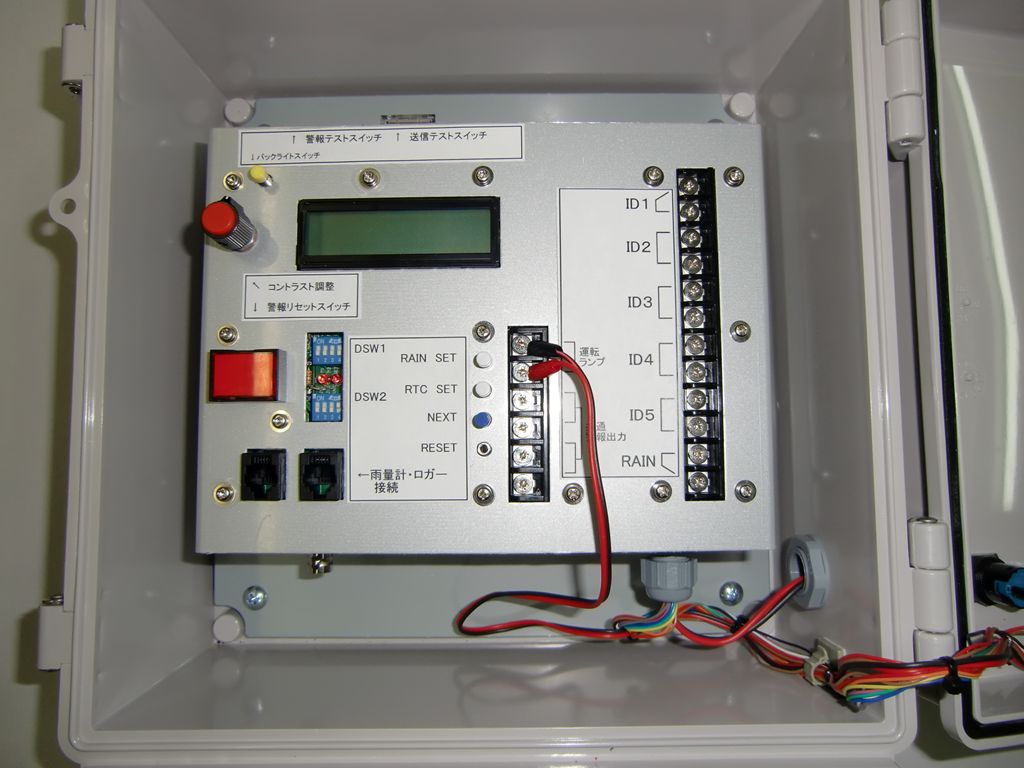

| 受信機本体（収納ケース内）
・警報テストスイッチ 警報動作確認モード（警報機の動作確認用）；警報接点を強制的にON ・送信テストスイッチ 送受信動作確認モード（送信機との通信確認用）；警報維持タイマーOFF ・警報リセットボタン ・ディップスイッチ（DSW2）切り替えにより警報出力時間を選択 １／２／５／１０ｍｉｎの４種設定可能 ・アンテナ接続端子・電源ケーブル（ＤＣ12Ｖ入力）専用プラグ３P（独立電源装置接続用） | |
| 土石流警報・共通２回路無電圧接点（６P端子台） ： ２出力 どの警報送信機が働いてもＯＮ出力
単独１回路無電圧接点（１２P端子台）： ５出力 ID１～ID５ 各警報送信機に対応したＯＮ出力 雨量警報（オプションの転倒枡式雨量計を使用） 雨量計測（しきい値を超えた場合）単独１回路無電圧接点１２P端子台のRAINを使用 しきい値を超えた時間中、連続ＯＮ出力 → しきい値以下になればＯＦＦ | |
| １台の転倒升雨量計（DSW2のNo.4で切替で0.2㎜／0.5㎜の枡に対応
通常Ｈ（DC５V）、転倒升動作時Ｌの並列出力あり → 外部ロガー用（ＲＪ－１１端子） 雨量計測を行う場合の警報送信機の利用最大数は、５台 警報出力ランプのNO.６は雨量警報ランプとして使用。 | |
| 警報受信機の出力端子に警報送信機を接続し、中継機として使用することも可能。 | |

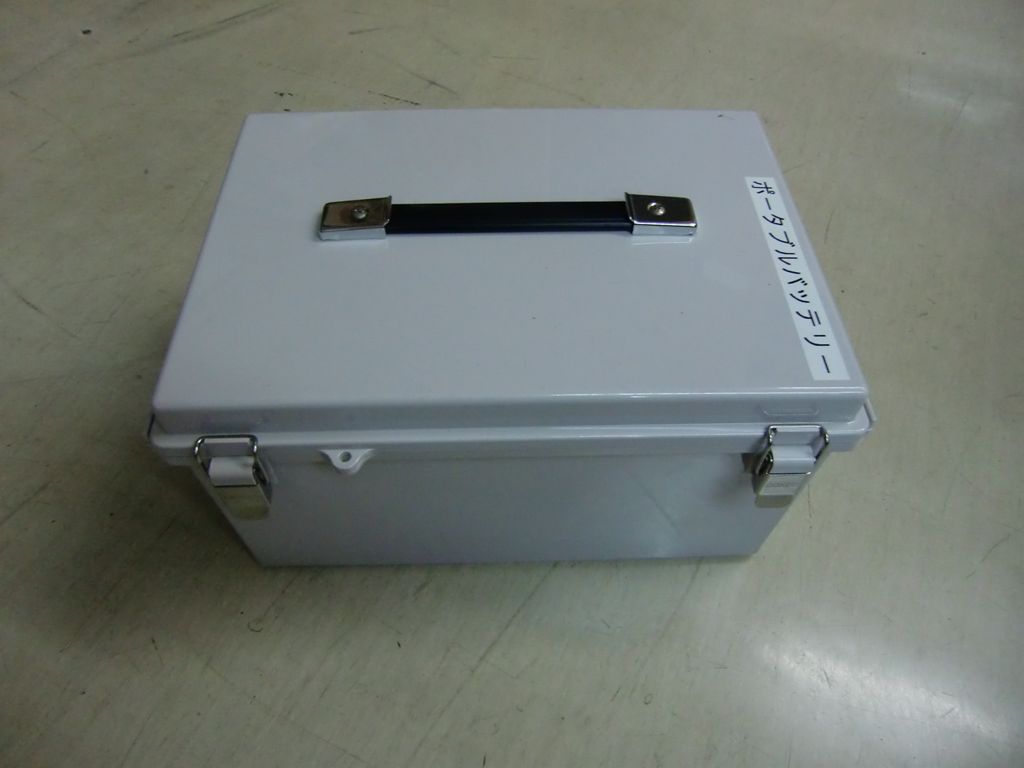

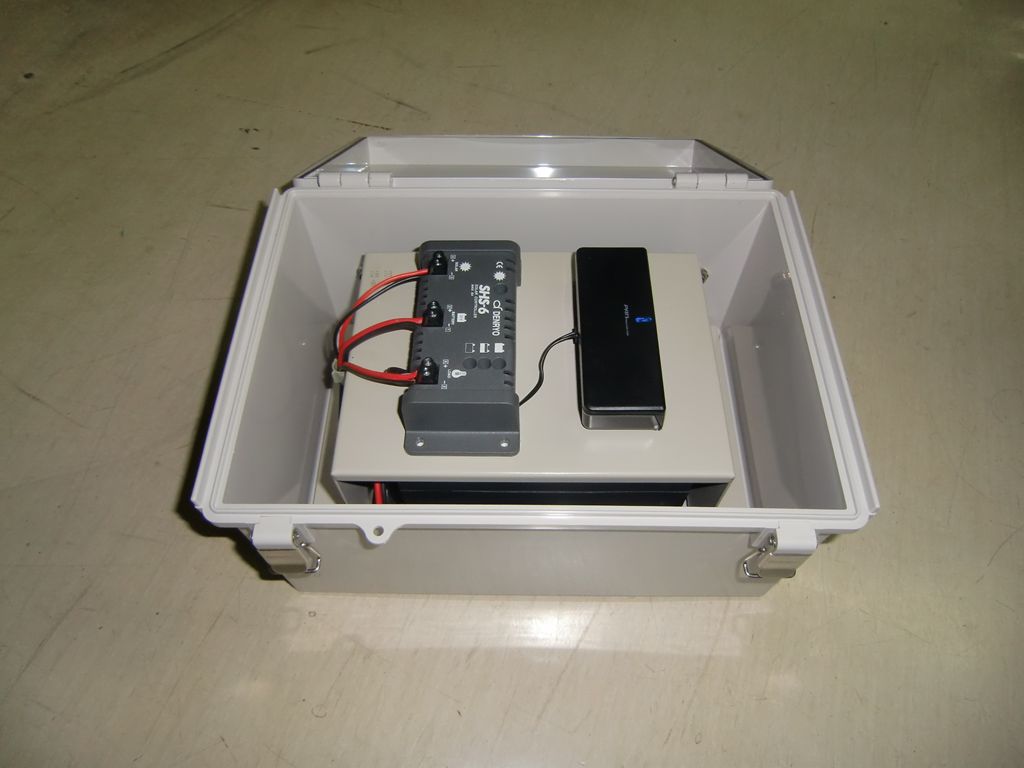

| 独立電源装置 | |
|---|---|
 | |
| 独立電源 | |
| 容量 | バッテリー 12Ｖ 24～28 Ah
2 A連続負荷 約10時間稼動 逆流・過充電・過放電・過負荷（ショート）への保護機能内蔵 |
| 寸法 | 防水ケース部：W250×H350×D181.5 mm |
| 制御装置 | |
| 型式 | SHS-6 |
| システム電圧 | 12 V |
| 最大入力電圧 | DC 25 V |
| 太陽電池入力電流 | 6 A |
| 負荷電流 | 6 A |
| 充電方式 | PWM |
| 充電電圧 | 14.3 V （シール型） |
| 負荷遮断電圧 | 11.5 V |
| 負荷再接続電圧 | 12.6 V |
| 精度 | 35～80 mV |
| 自己消費電流 | 8 mA |

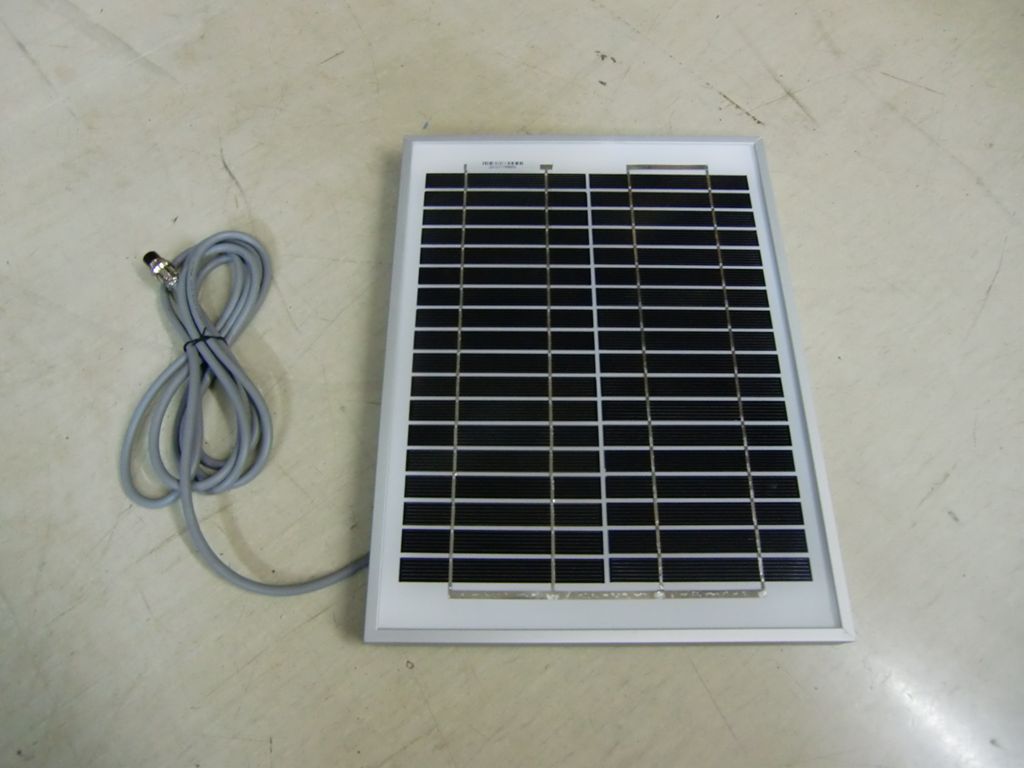

| ソーラーパネル（10 W タイプ） | |
| 型式 | SY-10M |
| 公称最大出力（Pm） | 10 W |
| 公称最大出力動作電流（Ipm） | 0.56 A |
| 公称最大出力動作電圧（Vpm） | 18.0 V |
| 公称短絡電流（Isc） | 0.60 A |
| 公称開放電圧（Voc） | 22.30 V |
| 寸法 | 385×290×25 mm |
| サイレン（スピーカー＋コントローラー） | |
|---|---|
 | |
| スピーカー品名 | TOA ホーンスピーカー15W 角型 |
| 基本周波数 | 315～9000Hz |
| 音圧レベル | 109 dB （１W, 1.0m） |
| スピーカー重量 | 1.7kg |
| 定格電流 | 約1.3A |
| 電源電圧 | DC 12V |
| コントローラー重量 | 約800ｇ |
| コントローラー外形寸法 | 120×120×90㎜ |
| LED 回転灯 | |
|---|---|
 | |
| 品名 | 赤色超高輝度LED 回転灯 |
| 消費電流 | 640ｍA |
| 表示 | 4パターンから1パターン選択 |
| 質量 | 770g |
| 外形寸法 | 126φ×126㎜ |
| 取り付け用付属品 | 取付板、取付ネジ2組 |
| 電源コード １ｍ | |
オプション品仕様

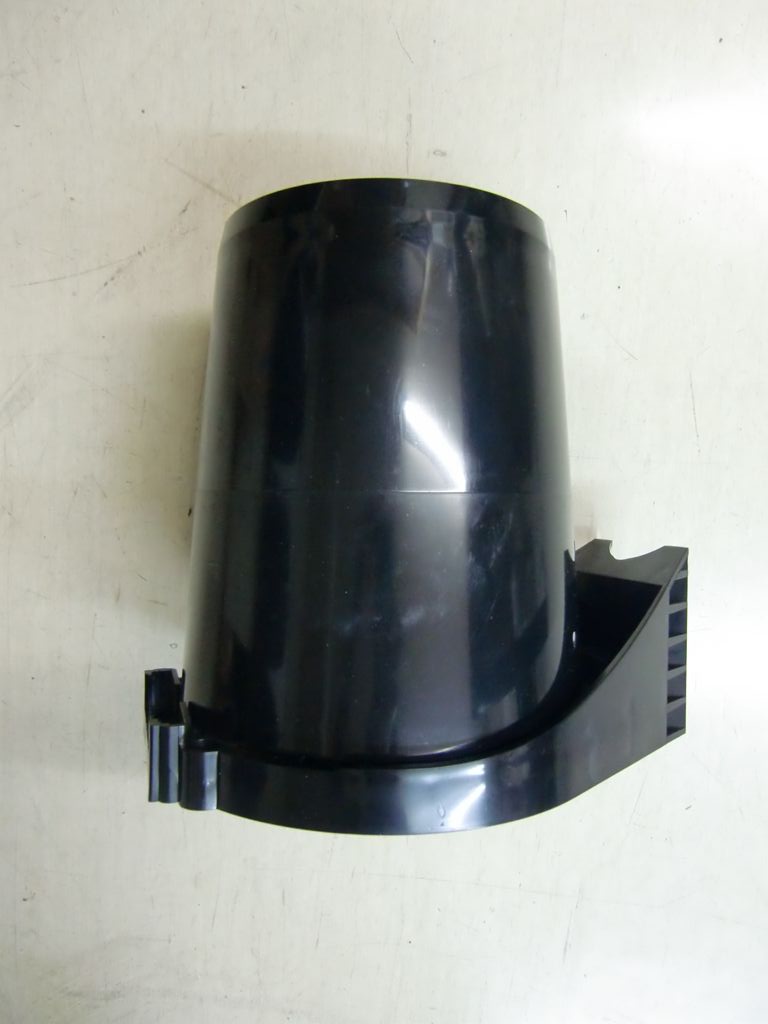

| 転倒枡式雨量計 | |
|---|---|
 | |
| 品名 | DAVIS社製転倒枡式雨量計7852 |
| 測定精度 | ±0.4％（0.2～50mm/hr） |
| 分解能（1転倒） | 0.2mm |

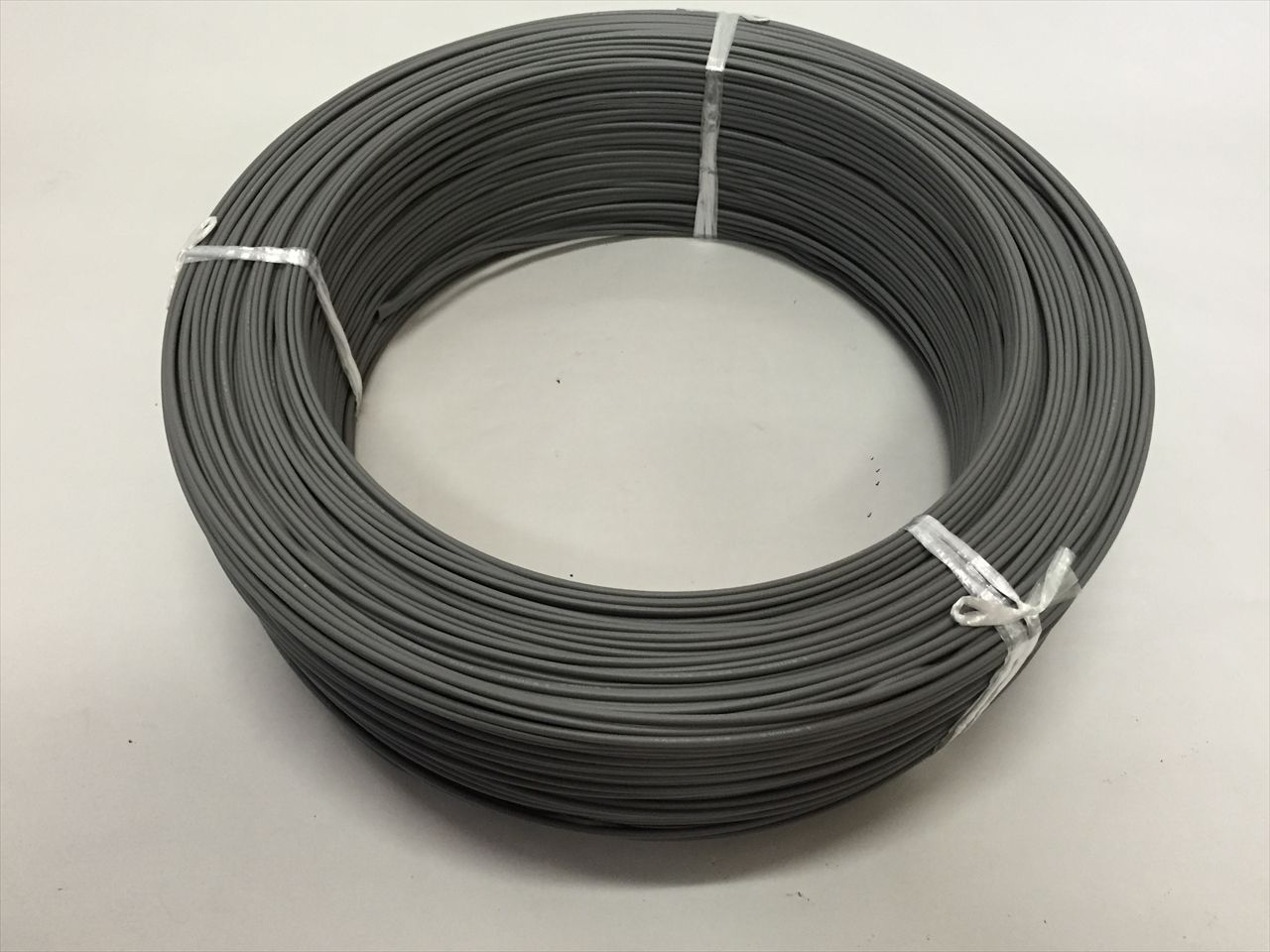

| 土石流センサー（ワイヤーセンサー） | |
|---|---|
 | |
| 品名 | TOV－SS（鋼心入屋外線） 株式会社 KHD |
| 絶縁材 | PVC（非鉛） |
| 支持線（鋼芯） | 亜鉛メッキ鋼線 |

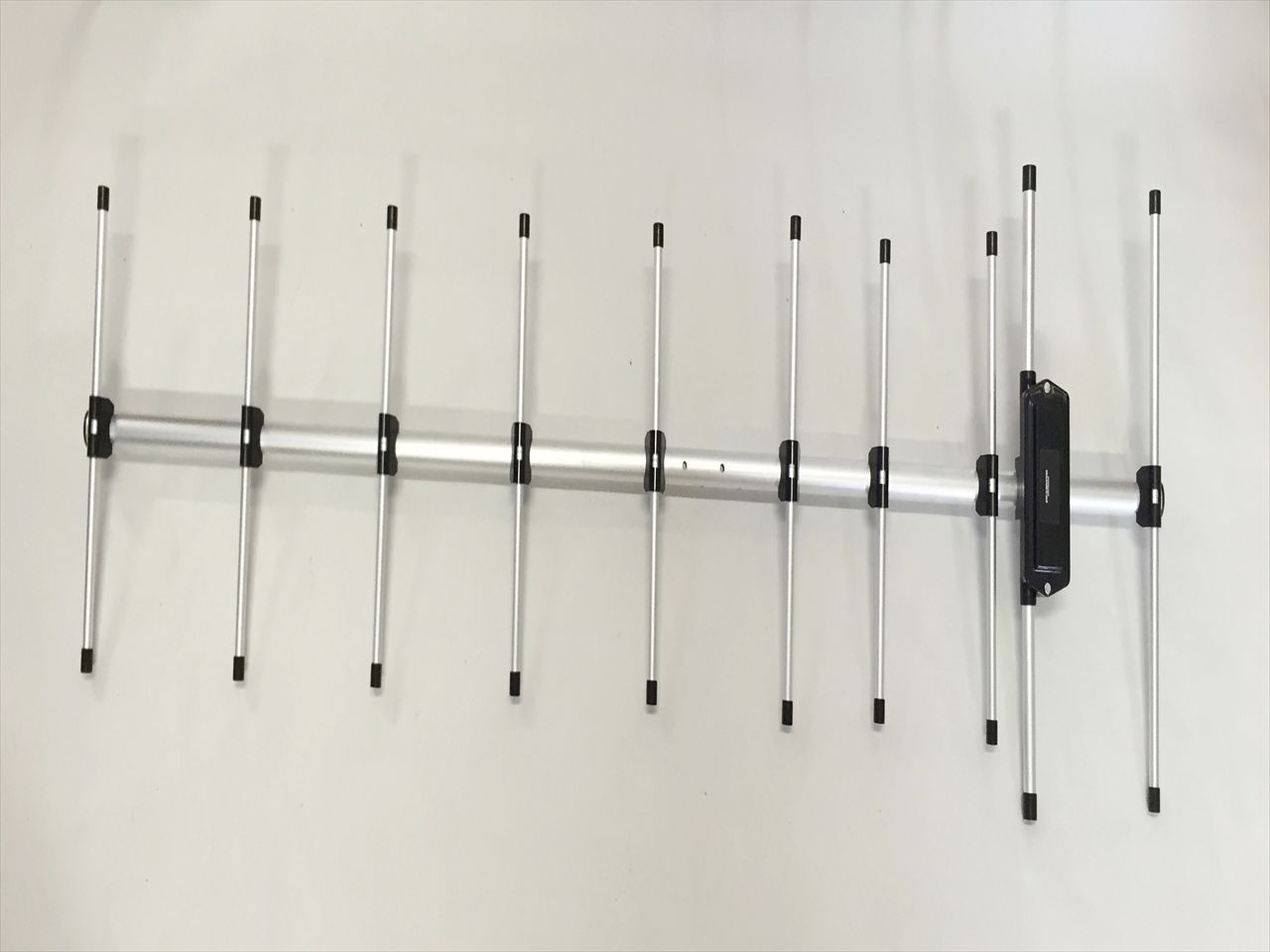

| 八木アンテナ | |
|---|---|
 | |
| 品名 | 八木アンテナ A430S10R |
| 周波数 | 430～440 MHｚ |
| 利得 | 14.8 dBi |
| インピーダンス | 50Ω |
| 重量 | 640 g |
| 寸法 | 1193×370×73 ㎜ |
| お知らせ装置（シルウオッチシステム） | |
|---|---|
 |
| 送信機 | |
| 使用電波 | 426 MHz 帯 |
| 使用電源 | AC 100 V - DC 9 V アダプタまたは単 4 電池（2 本） |
| 定格電流 | 15 mA MAX |
| 送信出力 | 1 mW + 20% / -50 % |
| 識別信号 | 2 種類（スイッチ・センサー） |
| 外形寸法 | 65×62×23（アンテナ、突起部を除く） |
| 重量 | 80 g |
| 保存温度 | -10 ～ +125 度 |
| 操作温度 | -5 ～ +50 度 |
| 通信速度 | 512 bps |
| データ・ビット | 21 bits |
| 電池寿命 | 1.5か月 |
| 付属品 | AC 100 V - DC 9 V アダプタ |
| 専用コード | |
| モジュラーコード | |
| 規格 | 特定小電力 ARIB STD-T67 |
| 受信機 | ||
| 型式 | SW-0121(腕時計型) | SW-0122（携帯光受信機） |
| 使用電波 | 426 MHz 帯 | 426 MHz 帯 |
| 使用電源 | CR2450電池3V | 単4アルカリ電池（1本） またはAC100V-DC1.5Vアダプタ |
| CR2032電池3V | ||
| 定格電流 | 6ｍA MAX | 12mA MAX |
| 識別符号 | 7種類＋1（アラーム） | （7種類＋1）×4 |
| 外形寸法 | 52×41×14(16) | 100×35×15.5 |
| 重量 | 50g | 53g |
| 保存温度 | -10 ～ +80 度 | -10 ～ +80 度 |
| 動作温度 | 0 ～+50度 | 0 ～+50度 |
| 通信速度 | 512 bps | 512 bps |
| 防水性 | 日常生活防水 | 防滴 |
| 付属品 | リチウム電池CR2032 | 単4アルカリ電池（1本） |
| リチウム電池CR2450 | ||
| 電池寿命 | CR2450：168 日・CR2032：58 日 | 60日 |
| 雨量記録監視装置（長期観測用ロガー） | |
|---|---|
 | |
| 測定項目 | 雨量（1チャンネル） |
| 表示項目 | 1時間、1日、降り始めの積算雨量（3種類を交互表示 |
| 測定範囲 | 1～9999mm 分解能：1mm |
| 記録間隔 | 10分間の積算雨量を10分毎に記録 |
| メモリ | 57600データ（400日分） |
| 通信方式 | シリアル通信（RS-232C） |
| 動作環境 | 温度：－10～60℃ 湿度：90％RH以下;結露無きこと |
| 電源 | 単4アルカリ電池×2（電池寿命約1年） |
| 寸法 | 88×24×55 mm |
| 付属 | 壁面アタッチメント、単4アルカリ電池×2 |
